C型吊具的用途和注意事项

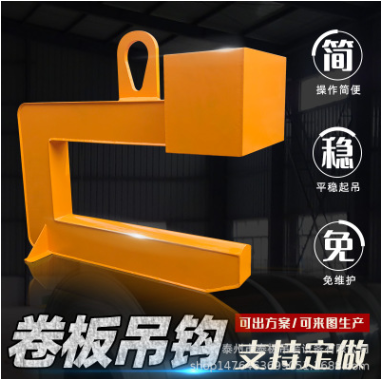

 C型吊具主要用于卷板的水平吊运，因其外形酷似字面C，所以被人们称为C型吊具，也常常会根据用途被称为卷板吊具。其吊运和安装过程、结构简单合理、动作灵活、使用方便、吊运安全。应用于钢厂热轧带钢厂、冷轧带钢厂，也适用于车站、货场、码头、大型钢卷用户各类卧卷的吊运。

C型吊具主要有吊具体和配重铁组成
  1.吊具体：是C型吊具的主体部分由钢板和钢管拼接而成，截面为箱型结构，具有较好的抗弯曲、扭转性能，吊具重量轻便，使用寿命长。
  2.配重铁：起调节吊具平衡的作用，使吊具和被吊物的重心在一条线内。

  选择C型吊具考虑的因素：
  1、被吊物的外形尺寸：比如钢卷的表面积、长度、高度、厚度等。
  2、若被吊物用于安装则要考虑安装构件的外形、尺寸、重量和安装标高，比如屋架有多重，是拱形的还是梯形的，跨度是多少，屋架的高度和安装高为多少等。
  3、考虑吊装现场情况，比如现场是否拥挤，吊装是否方便、吊装地面是否倾斜等。
  4、现场现有的起重机械的配备情况。
  5、根据C型吊具的技术性能选择：如起重重量、C型吊具的作用半径和起吊高度等。

  C型吊具自平衡：
  首先要根据被吊钢卷的尺寸（长度、直径和孔径），确定C型吊具的长度和钩口的开度。并确定吊具吊挂点的位置。C型吊具受到吊钩向上的拉力和钢卷重量及吊具的自重向下作用的力。钢卷的力作用在钢卷的中心，吊具的自重力作用在吊具的重心。
  自重还要考虑配重。配重是C型吊具在空载时能达到平衡。两个弯角处断面是受剪力和弯矩作用的，计算时可不考虑自重，安全系数取6/7倍。按悬臂梁计算按材料力学公式计算弯角处断面的弯应力，材料的许用弯应力跟计算弯应力的比值即为完全系数。计算刚度时，需要计算钩端的挠度（变形量），也按悬臂梁计算。许用变形量可以按悬臂梁的长度除以350计算就差不多。吊具垂直段的断面主要受拉力，按受拉计算即可，拉应力等于钢卷的重力除以截面积，用刚才的屈服强度除以拉应力，即为安全系数，取6—7即可。板厚应不低于10mm，根据钢卷的重量，决定用什么结构的断面，重量小可以用工字型断面，加配筋；重量大，可以用箱型断面加配筋，弯角处圆角半径200以上，提高强度，钩头的计算也主要考虑拉应力和钩子的尺寸。

  C型吊具在运入现场前准备：
  1、按型号堆放C型吊具，根据施工总平面图定出C型吊具堆放的范围，划分出各种类型构件堆放的地点和通道。
  2、准备堆放C型吊具时所需的垫木、架子、其它设备以及工具。
  3、根据施工设计配置相应的吊装设备。

  C型吊具在吊装时注意事项：
  1、根据施工工期决定吊装设备的数量，以便进行平行流水作业。
  2、几台C型吊具在同一工程内进行吊装时，不要让两个C型吊具在相邻二柱间的同一断面上操作，以免C型吊具互相碰撞发生安全事故，操作面应该互相交叉。
  3、为了安全起见，吊装所需构件时，必须从吊装设备的前进方向运入，以免发生安全事故。
  4、如外墙为承重墙，应尽量先从承重墙的方向朝着没有承重墙的一端吊装，这样就可以在没有承重墙的一端或者在伸缩缝处调节可能产生的误差。
  5、高低跨并列的厂房，应该先吊高跨，再从紧靠高跨一边的低跨逐步向外吊装。

  C型吊具日常维护

  1、用后的C型吊具必须放在专用的架子上，存放于通风、干燥、清洁的厂房内，由专人保管。
  2、C型吊具表面要经常防锈保护，不允许在酸、碱、盐、化学气体及潮湿环境中存放。
  3、C型吊具禁止在高温区存放。
  4、定期清理转动部位，定期上润滑油，防止干摩擦、卡阻现象。
